برشکاری ورق و آهن الات رفعتی

برشکاری وررق | ورق پانچ | تیرآهن | میلگرد|پروفیل

پذیرش کلیه خدمات برشکاری ورق و خمکاری ورق

برشکاری ورق

برشکاری ورق

برشکاری  انواع ورق در ضخامت مختلف

پذیرش سفارشات و ارسال به تمام نقاط کشور


فروش به صورت عمده انجام می شود

favorite_outline

تیرآهن

تیرآهن

فروش پخش عمده انواع تیرآهن معمولی -تیرآهن نرمال – تیرآهن بال پهن



فروش به صورت عمده انجام می شود



phonelink

آهن الات

آهن الات

استعلام بروز قیمت انواع نبشی , تسمه , چهارپهلو , سپری , ناودانی…..
ارسال محصولات  به تمام نقاط کشور

فروش به صورت عمده انجام می شود

nature_people

پروفیل(قوطی)

قوطی

فروش عمده انواع قوطی – پروفیل ساده- پروفیل طرح دار


فروش به صورت عمده انجام می شود

nature_people

میلگرد ساده و آجدار

میلگردساده و آجدار

میلگردساده و میلگردآجدار


فروش به صورت عمده انجام می شود

فروش عمده انواع میلگرد آجدار و ساده

ارسال به تمام نقاط کشور

پذیرش انواع سفارشات میگرد های مصرفی در تمام سایز های متنوع در دو مدل ساده و آجدار

میلگردساده و آجدار

محصولات فرفورژه و گلنرده

فرفورژه-گلنرده

فرفورژه - گلنرده

فرفورژه - گلنرده

آخرین نمونه کار های ما

از برشکاری قطعات ورق -تیرآهن – ورق سیاه-ورق پانچ -پروفیل- گلنرده -فرفورژه

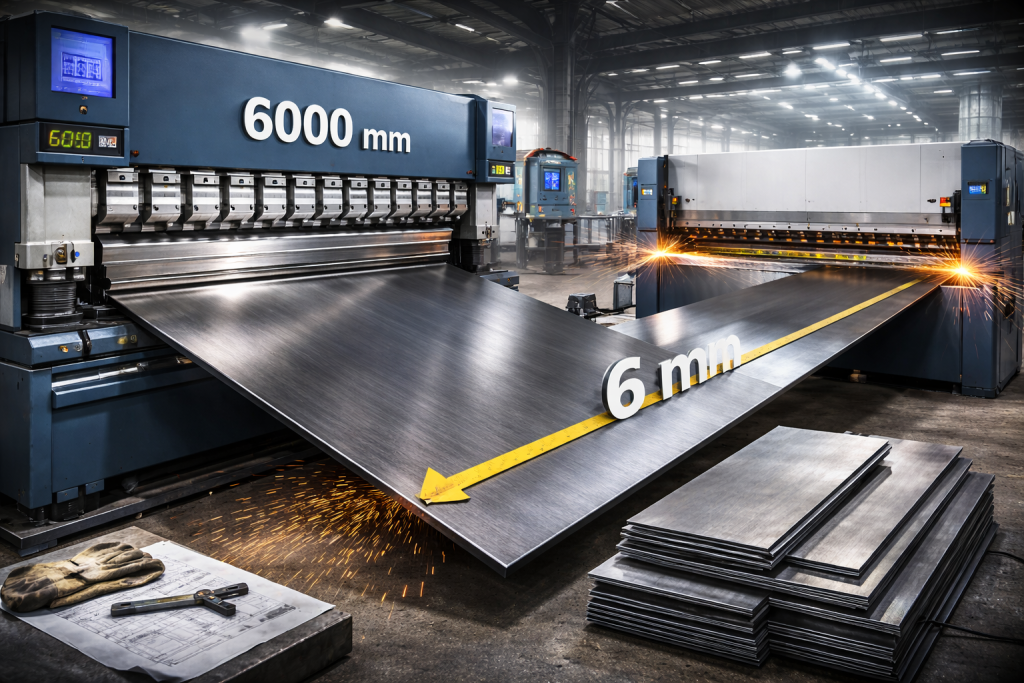

برشکاری ورق با گیوتین:



برای سرعت عمل بیشتر در بریدن ورقها مخصوصاً آنهائی که دارای طول زیادتری می‌باشند، از قیچی گیوتینی استفاده می‌شود. در این قیچی‌ها معمولاً تیغه پائینی ثابت بوده و به لبه میز قیچی سوار شده است. تیغه بالائی که بطور عمودی قابل حرکت می‌باشد نسبت به تیغه پائینی دارای زاویه‌ای از ۱ تا ۶ درجه بوده و می‌توان با عبور دادن آن از کنار تیغه ثابت (پائینی) عمل برش را انجام داد.

این قیچی‌ها را در دو نوع دستی و یا ماشینی ساخته و برای تامین حرکت تیغه متحرک آنها ممکن است که از مکانیزم لنگ و یا فشار روغن (هیدرولیک) استفاده گردد.

اجزاء مهم قیچی‌های گیوتین:

در قیچی‌های گیوتین مکانیکی و هیدرولیکی به غیر از مکانیسم قدرت (محرّکه‌ها) که متفاوتند بقیه اجزاء مهم آنها تقریباً با هم مشابهند که باختصار بشرح آنها می‌پردازیم.

۱- بدنه قیچی‌های گیوتین : بدنه قیچی های گیوتین را به ۳ روش تهیه می کنند :

الف: از ورقهای فولادی غلطک کاری شده که پس از عملیات ماشین کاری با پیچ و مهره یا جوش مونتاژ می‌شوند.

ب: از قطعات ریخته شده تهیه می‌کنند.

ج: با ترکیبی از دو روش فوق از ورقهای فولادی و قطعات ریخته شده تهیه می‌شوند.

چون در حین برش اکثر بار وارده به یک قیچی بار انحرافی یا متحرک است و تنشهای پیچشی بوجود می‌آید بنابراین میز قیچی را مستحکم می‌سازند تا در مقابل نیروهای وارده مقاومت لازم را داشته باشد و نیز چون در لحظه برش ضربات سنگین بر بدنه قیچی وارد می‌آید لذا برای خنثی کردن آنها از متعادل کننده‌های فنری در گیوتینهای معمولی و از متعادل کننده‌های پنوماتیکی در گیوتین های بزرگ استفاده می‌شود.

۲- موتور قیچی گیوتین: مسیر انتقال قدرت در یک قیچی گیوتین از موتور آن شروع می‌شود . چون در کارهای مداوم و سرعتهای نسبتاً بالا زمان کوتاهی برای ذخیره انرژی بوسیله چرخ طیار وجود دارد و این امر فشار زیادی را به موتور وارد می‌سازد بنابراین قدرت موتور گیوتین باید از حد ظرفیت آن بیشتر باشد یعنی بایدقدرتی بیشتر از مقدار لازم داشته باشد.

۳- کلاچ: کلاچ مکانیسمی است که برای ارتباط و قطع ارتباط حرکتهای دورانی به کار می‌رود. در گیوتین از کلاچ برای شروع دوران میل لنگ استفاده می‌شود کلاچ در گیوتین چه از نوع مکانیکی و چه از نوع اصطکاکی باشد عامل ارتباط بین دنده محرک با چرخ طیار و یا میل لنگ است. کلاچ‌ها به دو دسته تقسیم می‌شوند:

الف- کلاچهای مکانیکی ب- کلاچهای دیسکی

الف- کلاچهای مکانیکی عبارتند از: پنینی – سه فکی – غلطکی که بیشتر در گیوتینهای مکانیکی مورد استفاده قرار می‌گیرند.

ب- کلاچهای دیسکی – کلاچهای دیسکی بصورت هوائی (پنوماتیک) و روغنی (هیدرولیک) می‌باشند و در گیوتینهای هیدرولیکی بکار برده می‌شوند.

۴- نگهدارنده‌های ورق: برای برش صحیح و دقیق نگهداشتن ورق و همچنین تنظیم دقیق آن حایز اهمیت است بنابراین وجود نگهدارنده‌های ورق در گیوتین از وسایل ضروری بشمار می‌آید.

نقش نگهدارنده‌های ورق ثابت نگهداشتن ورق بر بستر (میز) قیچی گیوتین در لحظه برش است انجام این امر به نیروی زیادی نیاز دارد، چنانچه ورق بعلت عدم نیروی کافی جهت نگهداری آن از محل خود حرکت کند طبعاً برش صحیح صورت نخواهد گرفت.

مضافاً وقتیکه تیغه بالائی قیچی با ورق تماس حاصل می‌کند نیروی کشنده بسیار قوی ای به اثر اهرم ضربه زدن قیچی اضافه می‌شود در این حال وسیله نگهدارنده باید آنقدر استقامت داشته باشد تا در برابر نیروها از خود مقاومت نشان دهد برای این منظور نگهدارنده هائیکه بکار برده می‌شوند از فنرها و یا از عمل مکانیکی بادامکها و اهرمها و یا نیروی هیدرولیکی سیلندرهای هوا و یا ترکیبی از هر یک از آنها می‌باشند وسائل نگهدارنده معمولاً برای قدرتهای بیش از آنچه مورد نظر است طراحی و ساخته می‌شوند.

۵- تیغه‌های قیچی گیوتین: جنس تیغه‌های گیوتین را از فولادهای کرم دار تهیه می‌کنند چون نیروی فوق العاده زیادی به لبه‌های برنده تیغه وارد می‌شود بنابراین وجود کوچکترین نقص در ساختمان متالوژیکی تیغه و یا کوچکترین کمبود در نحوه عملیات حرارتی آن و یا سنگ زدن تیغه موجب وارد آمدن آسیب شدید و یا حداقل فرسایش سریع تیغه شده و کار برش را غیر مطلوب می‌سازد.

در نگهداری تیغه‌ها باید توجه لازم به عمل آید و چنانچه تیغه‌ها پس از مدتی کند شدند باید به وسیله افراد متخصص و ماهر با ماشین سنگ دقیق نسبت به تیز کردن آنها اقدام شود در غیر این صورت کندی تیغه‌ها اضافه بر بوجود آوردن لبه‌های بریده و یا شکسته در ورق بریده شده موجب آن می‌شود که در ورق بریده شده پلیسه‌های زیادی بوجود آید و همچنین موجب فرسایش زیاد راهنماهای ضربه زن می شود تیغه‌های کند احتمالاً ممکن است موجب آسیب رساندن به بدنه قیچی هم گردند.
