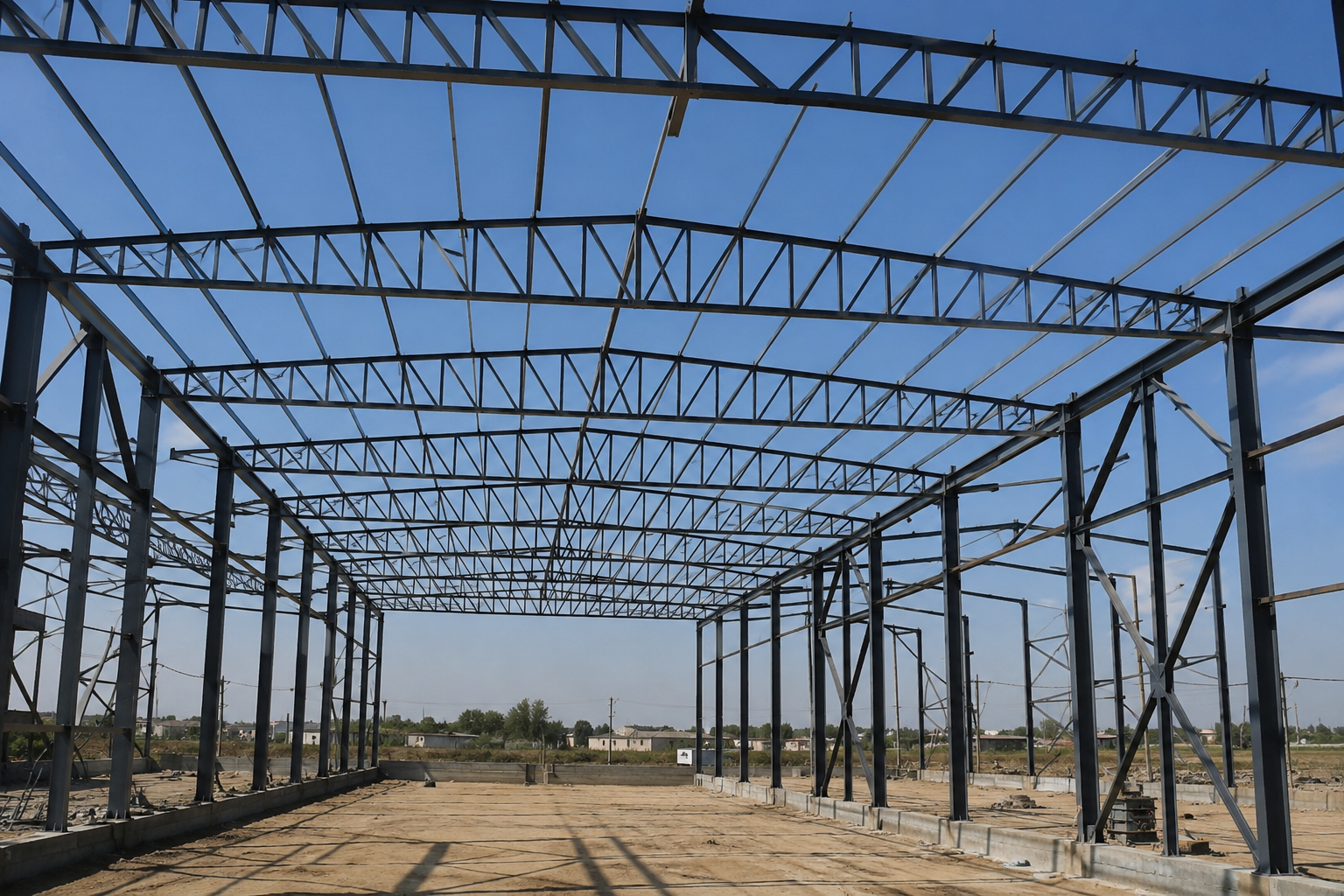

خرپا سوله چیست
خرپا سوله در حقیقت یک شبکهٔ مثلثی از پروفیلهای فولادی است که به عنوان ستونفقرات سازه عمل میکند. این مجموعهٔ بههمپیوسته از اعضای فلزی، بار سنگین سقف و تجهیزات آویزان را از روی ستونها عبور میدهد و به پیها منتقل میکند. آنچه خرپا را از سایر سیستمهای سقفی متمایز میکند، منطق ریاضی حاکم بر آن است؛ هر گوشهٔ این شبکه، یک گرهٔ حیاتی محسوب میشود که نیروها را به صورت کشش یا فشار در امتداد خطوط مستقیم هدایت میکند، نه به صورت خمش که در تیرهای معمولی رخ میدهد.
چرا مهندسان خرپا را انتخاب میکنند؟
دلیل اصلی اقبال به خرپاها، توانایی شگفتانگیز آنها در ایجاد دهانههای عریض بدون نیاز به ستونهای میانی است. در این سازه، هر عضو فقط نقش کششی یا فشاری ایفا میکند و این یعنی حداکثر استفاده از ظرفیت مصالح با حداقل وزن. همین ظرافت طراحی باعث میشود یک خرپا در دهانهٔ ۴۰ متری، وزنی برابر با یک چهارم تیرورق هماندازه داشته باشد. علاوه بر این، شکل مثلثی ذاتاً پایدارترین فرم هندسی است و در برابر نیروهای جانبی نظیر باد و زمینلرزه عملکردی چشمگیر از خود نشان میدهد.
انواع خرپا بر اساس نیمرخ ظاهری
خرپاها از نظر فرم ظاهری به دستههای متنوعی تقسیم میشوند که هرکدام برای شرایط خاصی طراحی شدهاند. خرپای قوسی، با انحنای ملایم خود، انتخابی ایدهآل برای سولههای بزرگ با دهانههای بلند است؛ زیرا نیروهای فشاری را بهخوبی در طول قوس پخش میکند. خرپای پرات با اعضای قطری موازی، به دلیل سادگی ساخت و صرفهجویی در مصرف فولاد، یکی از رایجترین گزینهها برای سولههای صنعتی معمولی است. در سوی مقابل، خرپای هاو با قطریهای مخالف، عملکردی متفاوت دارد و برای شرایط بارگذاری سنگین مناسبتر است. خرپای وارن نیز با حذف اعضای عمودی و استفاده از الگوی زیگزاگ، همچنان که وزن را کاهش میدهد، استحکام را نیز حفظ میکند.
تفاوت بنیادین خرپا با تیرورق
شاید مهمترین پرسش در ذهن کارفرمایان، تفاوت خرپا با تیرورق باشد. تیرورق یک مقطع یکپارچه است که نیروها را به صورت خمش تحمل میکند؛ در حالی که خرپا شبکهای از اعضای باریک است که هرکدام تنها نقش کششی یا فشاری دارند. نتیجه این تفاوت در رفتار سازهای، بهوضوح در دهانههای بزرگ دیده میشود؛ جایی که تیرورق برای مقاومت در برابر خمش، به جان پهن و سنگین نیاز دارد، اما خرپا با شبکهای ظریف و منظم، همان کارایی را با مصرف فولاد بسیار کمتر ارائه میدهد. بهعنوان یک قاعدهٔ تجربی، در دهانههای بالای ۲۰ متر، خرپا از تیرورق مقرونبهصرفهتر است و هرچه دهانه بزرگتر شود، این برتری پررنگتر میشود.
مهمترین مزایای سازههای خرپایی
سبکی و چابکی، اولین و آشکارترین برتری خرپاهاست. کاهش وزن سازه، هزینههای فونداسیون را به شدت پایین میآورد و حمل و نقل و نصب را تسهیل میکند. امکان ایجاد دهانههای بسیار بلند (تا بیش از ۱۰۰ متر) دومین مزیت کلیدی است که این سازه را برای سالنهای نمایشگاهی، آشیانهها و کارخانههای بزرگ بیهمتا کرده است. انعطافپذیری در طراحی، سومین برگ برنده خرپاهاست؛ معماران میتوانند هر شکلی از سقف را با خرپا پیاده کنند، از سقفهای تخت و شیبدار گرفته تا سقفهای قوسی و منحنی. هزینههای نگهداری پایین و امکان بازرسی آسان اعضا نیز از دیگر نقاط قوت این سیستم محسوب میشود.
معایبی که باید دانست
هیچ سیستم سازهای بینقص نیست و خرپاها نیز محدودیتهای خود را دارند. پیچیدگی اجرا و نیاز به جوشکاری دقیق در گرهگاهها، از جمله چالشهای اصلی است که زمان و هزینهٔ ساخت را افزایش میدهد. طراحی خرپا نیاز به محاسبات دقیق و تخصص بالایی دارد؛ زیرا هر تغییری در گوشهای از شبکه، کل رفتار سازه را تحت تأثیر قرار میدهد. همچنین در برابر بارهای متمرکز سنگین (مثل جرثقیلهای سقفی)، خرپا عملکرد ضعیفتری نسبت به تیرورق دارد و ممکن است نیاز به تقویت موضعی داشته باشد. فضای اشغال شده توسط خرپا (عمق زیاد آن در مقایسه با تیرورق) نیز گاهی محدودیت ایجاد میکند.
نکات اجرایی حیاتی
پیش از ساخت خرپا، باید به سه نکتهٔ اساسی توجه کنید: کیفیت جوش در گرهگاهها، که قلب سازه است و هرگونه نقص در آن، کل شبکه را به مخاطره میاندازد. اتصال پیچی در کارخانه و جوشکاری در محل باید با نظارت دقیق انجام شود. برش پروفیلها با زاویهٔ دقیق ضروری است تا اعضا در گرهگاهها بدون فاصله بههم متصل شوند. همچنین محافظت از خرپا در برابر خوردگی با گالوانیزه یا رنگآمیزی مناسب، از اهمیت ویژهای برخوردار است، زیرا اعضای باریک خرپا در صورت زنگزدگی، استحکام خود را به سرعت از دست میدهند.
جمعبندی
خرپا سوله، یک راهکار مهندسی هوشمندانه برای فضاهای بزرگ و بدون ستون است که با بهرهگیری از هندسهٔ مثلث، حداکثر استحکام را با حداقل مصالح به دست میآورد. این سازه برای دهانههای بالای ۲۰ متر، انتخابی اقتصادی و کارآمد محسوب میشود و در صنایع مختلف از کارخانهها و انبارها گرفته تا سالنهای ورزشی و نمایشگاهی کاربرد دارد. با این حال، موفقیت نهایی این سازه به طراحی دقیق، اجرای بینقص و انتخاب نوع مناسب خرپا بستگی دارد.
عوامل کلیدی مؤثر بر هزینه طراحی و اجرا
هزینه نهایی یک سوله خرپایی، تحت تأثیر مجموعهای از عوامل فنی، اقتصادی و اجرایی قرار میگیرد که شناخت آنها برای هر کارفرمایی ضروری است.
عوامل فنی و طراحی
-
ابعاد و دهانه سوله: مهمترین عامل تعیینکننده هزینه است. هرچه دهانه (عرض) سوله بزرگتر باشد، به مقاطع فولادی سنگینتر و طراحی پیچیدهتری نیاز دارد که مستقیماً وزن و هزینه را افزایش میدهد. همچنین ارتفاع سوله نیز یکی از عوامل تأثیرگذار بر وزن نهایی سازه است.
-
نوع و کیفیت مصالح مصرفی: بخش عمدهای از هزینه، به قیمت فولاد (تیرآهن، ورق، قوطی و …) اختصاص دارد. انتخاب ضخامت و کیفیت بالاتر مصالح، اگرچه استحکام سازه را افزایش میدهد، اما هزینه نهایی را نیز بالا میبرد.
-
بارگذاری و کاربری: وزن و طراحی سازه، مستقیماً به کاربری آن وابسته است. عواملی مانند وجود جرثقیل سقفی، تجهیزات آویزان، بار برف، باد و زلزله در منطقه، همگی بر طراحی و در نتیجه بر وزن و هزینه فولاد مصرفی تأثیر میگذارند.
-
نوع سازه (سبک یا سنگین): سولههای خرپایی خود به انواع سبک و سنگین تقسیم میشوند. سولههای سبکتر، فولاد کمتری مصرف کرده و هزینه کمتری دارند.
عوامل اجرایی و محیطی
-
موقعیت جغرافیایی و محل اجرا: شرایط آبوهوایی منطقه (برفخیز، بادخیز یا زلزلهخیز) مستقیماً بر آییننامه طراحی و در نتیجه بر وزن سازه تأثیر میگذارد. همچنین فاصله کارگاه از محل پروژه بر هزینههای حمل و نقل تأثیر دارد.
-
قیمت روز آهنآلات و نوسانات بازار: قیمت فولاد و سایر مصالح فلزی به شدت تحت تأثیر نرخ ارز و عرضه و تقاضا در بازار است و بهطور مداوم در نوسان است.
-
هزینههای جانبی: هزینه نهایی تنها به اسکلت فلزی ختم نمیشود و مواردی مانند طراحی و نقشهکشی، ساخت و نصب، رنگآمیزی، عایقکاری و پوشش سقف و دیوارها (با ورقهای رنگی یا ساندویچ پانل) نیز باید در برآورد بودجه لحاظ شوند.
جمعبندی و توصیه نهایی
هزینه ساخت سوله خرپایی، حاصل تعامل پیچیدهای از عوامل فنی و اقتصادی است. برای یک برآورد واقعگرایانه:
۱. مشخصات پروژه را شفاف کنید: ابعاد، دهانه، ارتفاع، کاربری و بارهای وارد بر سازه را دقیقاً تعیین کنید.
۲. از چندین منبع استعلام بگیرید: با چندین شرکت معتبر تماس بگیرید و بر اساس نقشههای اولیه، درخواست قیمت کنید.
۳. به هزینههای جانبی توجه کنید: هزینه طراحی، حمل، نصب، عایقکاری و پوششها را نیز در بودجه خود بگنجانید.
با در نظر گرفتن این موارد، میتوانید تصمیمی آگاهانه گرفته و از بروز هزینههای پیشبینینشده در آینده جلوگیری کنید.
وزن خرپا چگونه محاسبه میشود؟
محاسبهی وزن خرپا یک فرآیند تخصصی است که در دو سطح قابل بررسی است:
-
محاسبهی دقیق (مهندسی): وزن کل خرپا از جمع وزن تکتک اعضای آن (تیرآهن، نبشی، قوطی و …) به دست میآید. برای این کار، مهندسان از نرمافزارهای تخصصی تحلیل سازه استفاده میکنند که با دریافت نقشه، وزن دقیق هر عضو را بر اساس ابعاد و چگالی فولاد (حدود ۷.۸۵ گرم بر سانتیمتر مکعب ) محاسبه میکنند.
-
تخمین سریع (سرانگشتی): در مراحل اولیه، برای برآورد بودجه، از روشهای تقریبی استفاده میشود. برای نمونه، وزن اسکلت فلزی یک سازه با قاب خمشی معمولاً بین ۷۰ تا ۱۰۰ کیلوگرم بر مترمربع است. هرچه دهانهی سوله بزرگتر باشد، این عدد افزایش مییابد.
عوامل کلیدی مؤثر بر وزن نهایی خرپا
وزن نهایی خرپا عددی ثابت نیست و به عوامل متعددی وابسته است که درک آنها برای کنترل هزینه ضروری است.
-
ابعاد و دهانهی سوله: بزرگترین عامل تأثیرگذار است. با افزایش دهانه (عرض) و ارتفاع سوله، نیروهای وارده بیشتر شده و نیاز به مقاطع فولادی سنگینتر و بزرگتر میشود.
-
نوع و تعداد مصالح مصرفی: انتخاب جنس، ضخامت و سایز پروفیلها (مانند قطر میلگردها) مستقیماً بر وزن نهایی اثر میگذارد. استفاده از پروفیلهای با ضخامت بیشتر، وزن سازه را افزایش میدهد.
-
